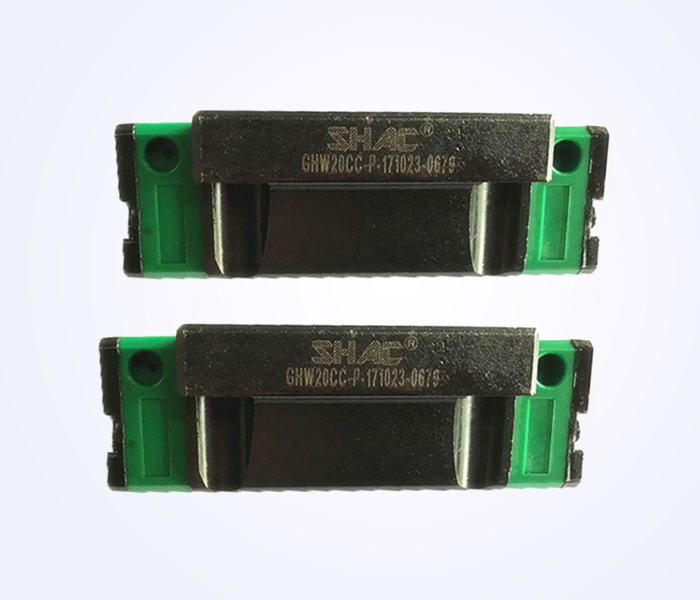

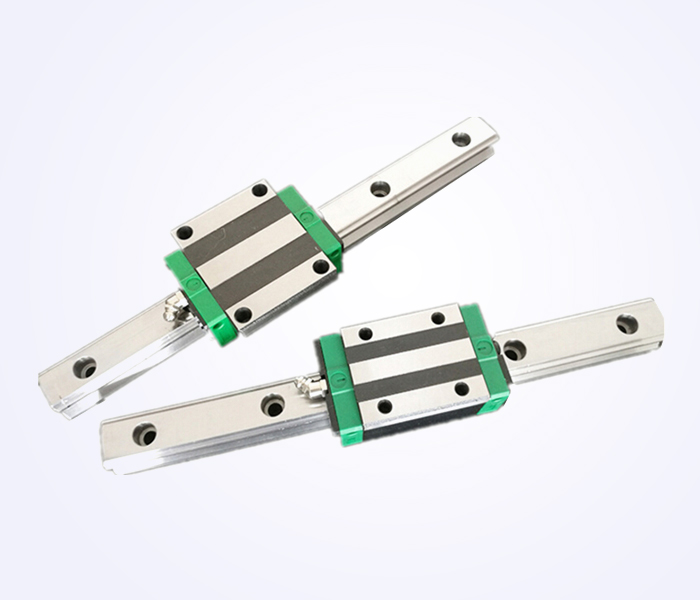

台湾鼎翰SHAC - SA两安装孔型精密线性直线滑轨GEH

产品类别:GHW-CA 系列

优势特点:GEH-SA系列鼎翰SHAC直线滑轨GEH(15/20/25/30/35)SA-两安装孔型-两安装孔型系统的固定元件(导轨)的基本功能如同轴承环,安装钢球的支架,形状为“v”字形。支架包裹着导轨的顶部和两侧面。为了支撑机床的工作部件,一套直线导轨至少有四个支架。用于支撑大型的工作部件,支架的数量可以多于四个。

资料下载
产品说明:

低组装GE系列线性滑轨特点:

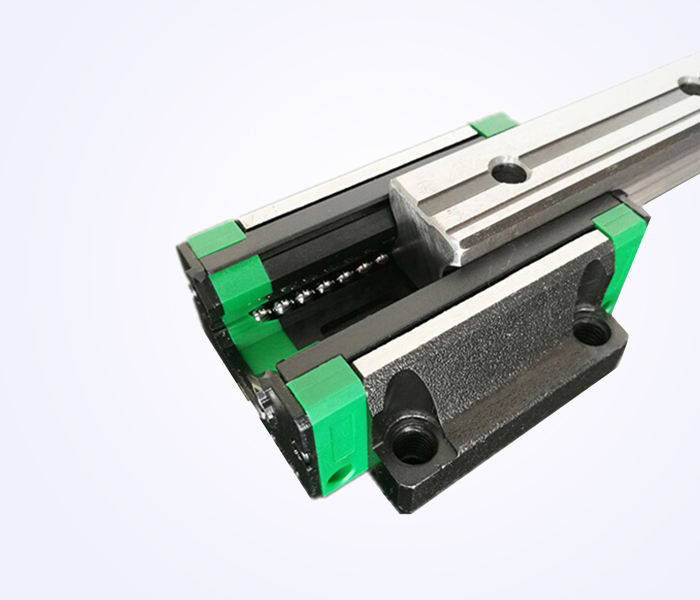

GE系列使用四列钢珠承受负荷设计,使其具备高刚性、高负荷的特性,同时具备四方向等负载特色、及自动调心的功能,可吸收安装面的装配误差,得到高精度的诉求;加上降低组合高度及缩短滑块长度,非常适合高速自动化产业机械及空间要求的小型设备使用。

  【自动调心能力】
由于鼎翰SHAC独特的圆弧沟槽的正面组合(DF组合)具有自动调心能力,即使施加预压也能吸收安装误差,从而得到高精度、平滑稳定的直线运动。

  【小型化、重负荷】
因为断面高度低的小型化设计的类型具有在径向方向上承重能力强的钢球接触构造,所以最适合于水平导向部。

  【出色的耐久性】
即使在预压或偏置负荷作用之下,钢球的差动滑动量也抑制在最低限度,实现了高耐磨损性和精度的长期维持。

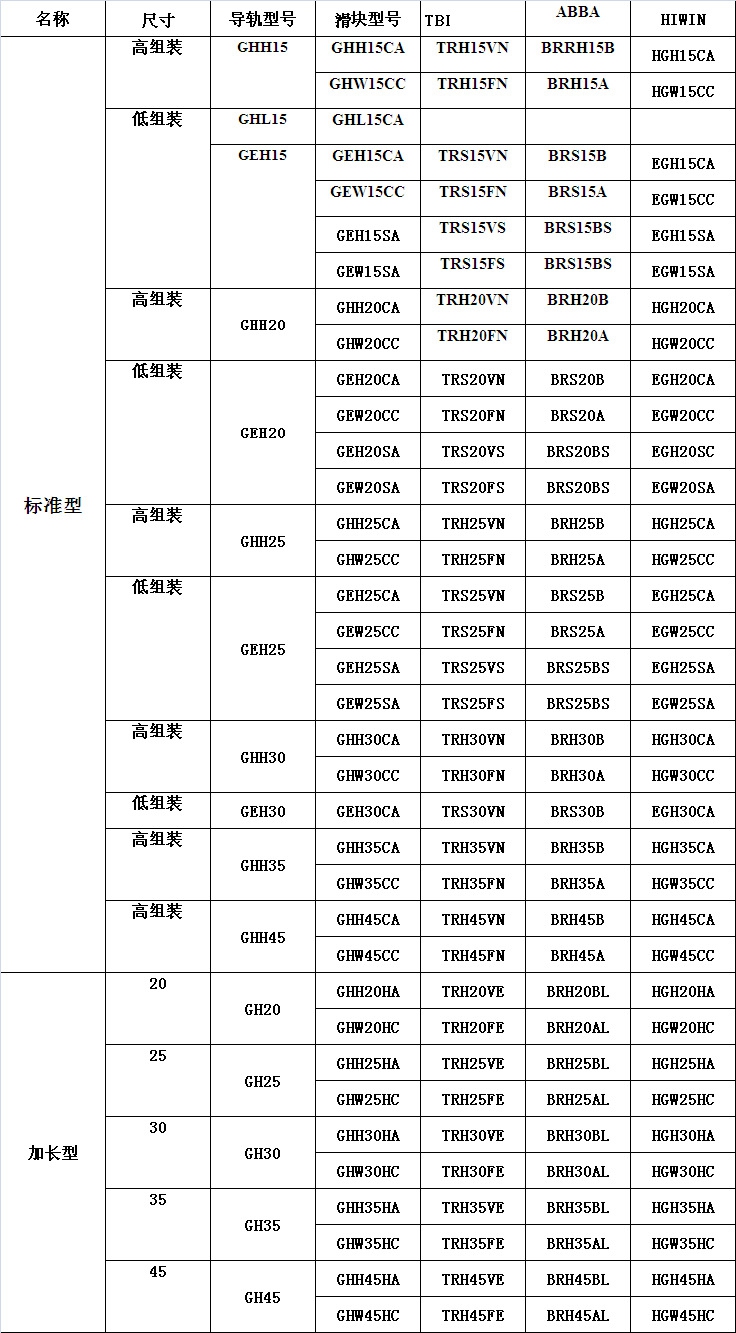

鼎翰SHAC、TBI、ABBA、上银HIWIN型号互换表:



 GEH-SA系列鼎翰SHAC直线滑轨GEH(15/20/25/30/35)SA-两安装孔型-两安装孔型系统的固定元件(导轨)的基本功能如同轴承环,安装钢球的支架,形状为“v”字形。支架包裹着导轨的顶部和两侧面。为了支撑机床的工作部件,一套直线导轨至少有四个支架。用于支撑大型的工作部件,支架的数量可以多于四个。

产品规格说明:

GE系列分为非互换性及互换性型两种线性滑轨,两者规格尺寸相同,主要差异点在于互换性型之滑块、滑轨可单独互换使用,较便利,但其组合精度无法达到非互换性型之超精密级以上的精度,不过由于互换性型之组合精度目前已达到一定的水平,对不需配对安装线性滑轨的客户而言,是一项便利的选择。GE线性滑轨的产品规格型号主要标明线性滑轨尺寸、型式、精度等级、预压等规格要求,以利订货时双方对产品的确认。
