支撑座

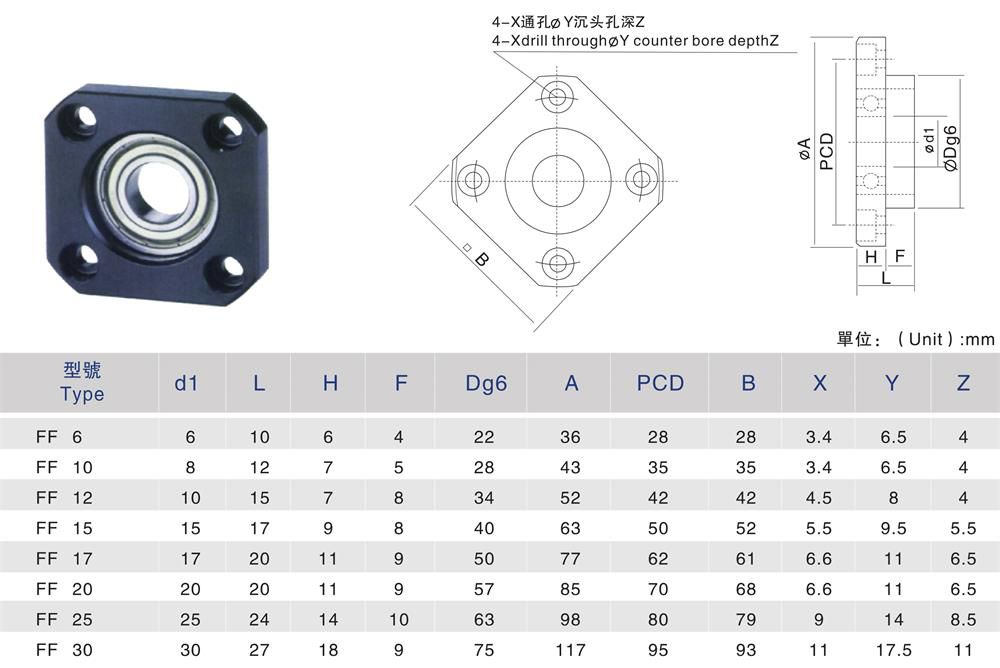

FF丝杆支撑座

产品类别:支撑座

FF丝杆支撑座可以说一种轴承,来连接滚珠丝杆和电机,选择最佳的轴承,来保证支撑座与滚珠丝杆在刚性方面的均衡,其高刚性低扭矩接触角为三十度,接触球轴承是能够自由组合的角;支撑座的支撑单元、支撑部位有圆形和角型系列,为了考虑到安装周围的空间大小,设计方面是很精度的,由于支撑单元是小型的,所以安装便捷,空间充足,降低了装配工作时间,又提高了装配精度。


资料下载
产品说明:

FF丝杆支撑座简单的来讲是连接丝杆和电机的轴承固定底座,是正确的标准滚珠螺杆轴端成品,同时预备了四种种标准化的支撑单元:EK型、EF型和BK型、BF型。支撑单元固定侧的装有经过预压调整的JIS5级的角接触球轴承,很多都是小型的,特别是在EK6、EK8两种超小型式中,则装有为超小型滚珠螺杆所开发设计的接触角45°(45度)的超小型角接触球轴承,为了能获得高精度、高刚性并且稳定自如的回转性能,同时支撑座的支撑单元也使用了深沟球轴承,支撑单元BK型、EK型的内部轴承中装入了适当的锂皂基润滑脂,不易过多,用特殊密封垫圈进行密封,可以长期使用,也能直接安装。
考虑到支撑座工作中要与滚珠螺杆在刚性上平衡,必须要使用高刚性低扭矩的角接触球轴承,接触角为30°(30度),并且能够自由组合;如果EK6、EK8超小型支撑单元有为超小型滚珠螺杆所开发的超小型角接触球轴承,一般来说这种轴承的接触角必须是45°(45度),球的直径小,球数也多,是具有高精度、高刚性的超小型角接触球轴承,都是对应的,能够获得稳定的回转性能。使用支撑座时要把滚珠螺杆和滚珠螺帽安装在工作台上,把螺帽插入支座并拧紧;在与马达连接的时候,要将马达支座安装在基座上,用联轴节将马达与滚珠螺杆连接起来,安装时也要注意安装精度,最后,在运行的时候也要注意支撑座是否牢固,合不合格。
